4000kva油浸式變壓器的容量是在負荷統計的基礎上選定的。由于負荷預計不容易做準，—般按預計的較大負荷選擇。這樣選的結果，往往容量設置偏大，給電力系統的運行帶來不利影響。若按經濟運行選擇，就是利用4000kva油浸式變壓器的銅損與鐵損相等的條件，導出4000kva油浸式變壓器的較大經濟負載率及4000kva油浸式變壓器額定容量與較大負荷比。由于實際運行負荷不一定就是負荷統計出的較大負荷，且負荷是隨機的，運行效率是變動的，其經濟運行效益很難實現。

　　4000kva油浸式變壓器

　　當前在配電系統中正在利用新型低損耗4000kva油浸式變壓器替換高能耗4000kva油浸式變壓器，單鐵損一項就降低大約40%。由于配電4000kva油浸式變壓器數量大，負荷變動也大，其經濟效益是十分顯著的。

　　因此，我們認為如何充分利用4000kva油浸式變壓器的設置容量，而又不損害4000kva油浸式變壓器的正常使用壽命，

　　應該成為選擇配4000kva油浸式變壓器容量的主要依據。

　　我們推薦的辦法是：根據負薄預計出的較大負荷Smax及典型日負荷曲線，按照國際電工委員會(IEC)標準(1972年)一油浸變壓戰負載導則，選擇配電4000kva油浸式變壓器容量。該標準已被我國采用。該方法的優點是考慮了4000kva油浸式變壓器正常過負荷能力，在不縮短4000kva油浸式變壓器壽命印前提下，充分利用4000kva油浸式變壓器設置容量。這從減小投資，改善配電網的運行條件，其經濟效益也顯著的。

　　根據該方法編制的計算機程序，已計算六種典型日負荷曲線相應的配電4000kva油浸式變壓器容量選擇表，荷負曲線的負荷參考類型為

　　I：澆地、麥場用;

　　H：村付業;照明、場院用;

　　皿：付業;照明、澆地、場院用;

　　IV：地、縣工業用;

　　V：帶有工業負荷的村綜合負荷;

　　VI：城鎮工業綜合負荷.

　　附表的使風方法如下

　?、俅_定負荷類型，選定典型日負荷曲線。

　　②確定等值空氣溫度θδ;IEC標準中的環境溫度不是環境的平均溫度，而是等值空氣溫度，其含意是：在的時間間隔內，在負載下，如維持θδ不變，則絕緣的劣化等于空氣溫度自然變化時的絕緣劣化;這里為了方便，建議：江南地區取22℃、24℃江北地區取20℃，西北、東北地區取16℃、18℃

　　根據預計出的較大負荷值(千伏安)，查表確定所選4000kva油浸式變壓器的額定質量Sn。

　　例如：負荷曲線I，年等值空氣溫度為9℃;較大負荷1000千伏安，應選的800千伏安的配電4000kva油浸式變壓器。

　?、芨鶕?jù)環境條件及負菏類型，確定工作4000kva油浸式變壓器的正常過負荷能力。

　　例如VI類負荷曲線，年等值空氣溫度為22℃，工作4000kva油浸式變壓器的額角容量為315千伏安，該4000kva油浸式變壓器能帶的較大負荷為340千伏安。

　　應該說明的是：按照上述方法選擇4000kva油浸式變壓器容量，在實際運行中還應接受較大負荷持續運行允許時間的約束;才能保證安全。如果超過允許時間則仍有燒毀4000kva油浸式變壓器的危險。該允許時可根據自然循環油浸4000kva油浸式變壓器繞組較高溫度計算式得到。為了方便;附表已計算出較大荷極限運行時間τmaxe計算條件是：環境較溫度為35℃，繞組較熱點溫度不超過140 例如：附表IV年等值空氣溫度為20℃罰負荷極限運行時間為17小時,由六個表可出，當較大負荷與額定容量之比3dl。低在1.17及以下時，較大負荷極限制，即不會有過熱的危險。

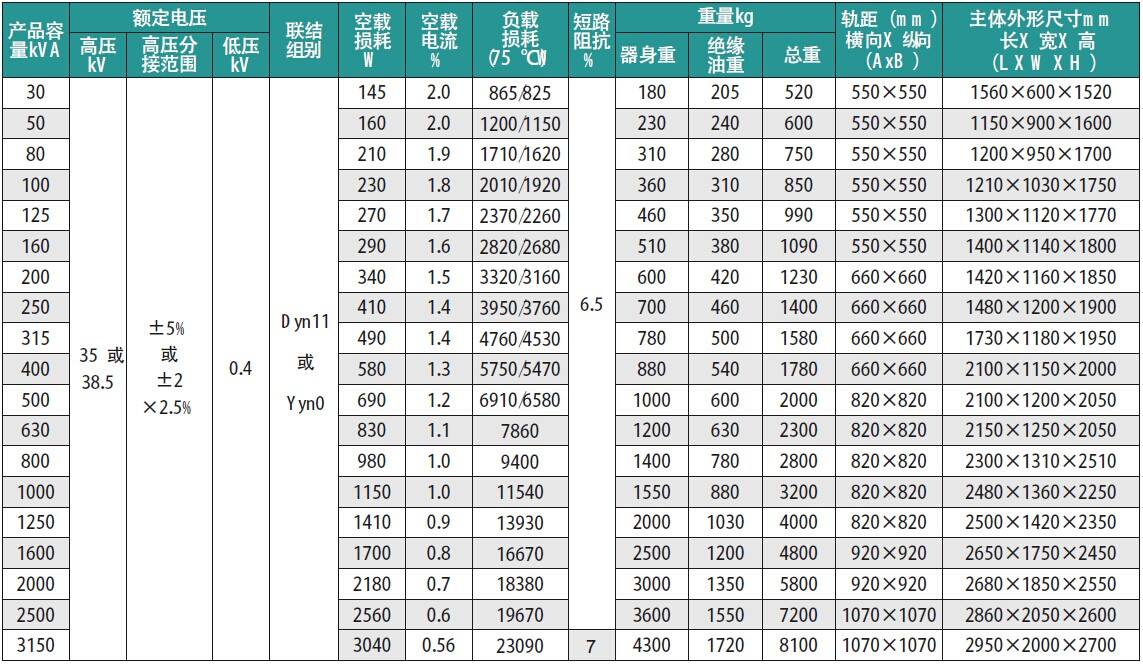

變壓器廠家技術參數表
